SMB系列小型射頻同軸連接器
SMB MINIATURE RF COAXIAL CONNECTORS
SMB 系列產品是一種推入鎖緊式連接器，它具有體積小、重量輕、電性能優良、使用方便的特點，適用于無線電設備及電子儀器的射頻回路中連接射頻同軸電纜用。
The series of SMB products are that one kind push the locking type joining , it has small, light, electric performance a fine characteristic easy to use, Suitable for joining the coaxial cable of the radio frequency to use in the radio equipment and radio frequency loop of the electron tube instrument.

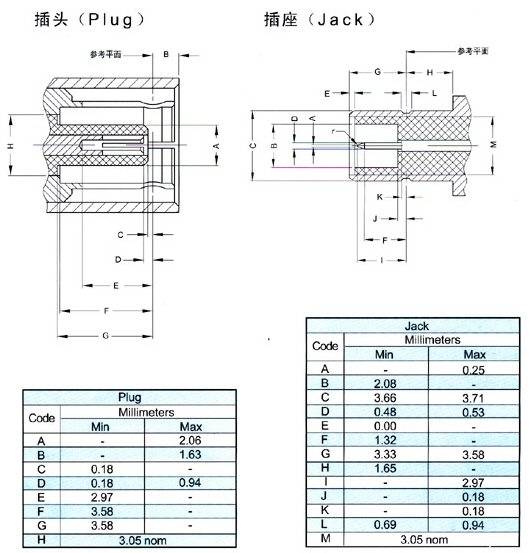

界面尺寸 INTERFACE MATING DIMENSIONS
主要技術特性 TECHNICAL CHARACTERISTICS
溫度范圍 Temp.range -65～+165°C (PE Cable -40～+85°C)
特性阻抗 Impedance 50Ω，75Ω
頻率范圍 Frequency Range DC～4GHz(50Ω); 0～2GHz(75Ω)
工作電壓 Working Voltage 335V max (有效值)
耐 壓 Withstand Voltage 1000V rms (海平面最小值)
接觸電阻 Contact resistance
內導體之間 Center Contact ≤ 6 mΩ
外導體之間 Outer Contact ≤ 1 mΩ
絕緣電阻 Insulation resistance ≥ 1000 MΩ
電壓駐波比 VSWR 直式 Straight ≤ 1.25
彎式 Right angle ≤ 1.45
耐用性 Durability(mating) ≥500次
材料與涂覆 MATERIAL & PLATING
殼體 shell 黃銅 brass 鍍硬金 gold plated
插針 contact pin 黃銅 brass 鍍硬金 gold plated
插孔 socket 鈹青銅 beryllium 鍍硬金 gold plated
彈性接觸件elastic contact 鈹青銅 beryllium 鍍硬金 gold plated
絕緣體 insulator 聚四氟乙烯 PTFE
壓接套 crimping suite 銅合金 copper alloy 鍍鎳或金 nickel or gold plated
o型密封件o-ring sealing 硅橡膠 6146 silastic
適用技術標準 APPLICABLE STANDARD
MIL-C-39012;
CECC 22130;
IEC 60169-10.
|
產品圖片
|
安裝尺寸
|
相關參數
|
|
|
|
|
|
產品型號：SMB-C-TK1.5
產品類別：軟電纜連接器
相配電纜：SFF-50-1.5-1，RG-174/U
|
|
|
|
|
|
產品型號：SMB-C-TKW3
產品類別：軟電纜連接器
相配電纜：SYV-50-3，RG-58/U
|
|
|
|
|
|
產品型號：SMB-C-TK1.5-1
產品類別：軟電纜連接器
相配電纜：SFF-50-1.5-1，RG-174/U
|
|
|
|
|
|
產品型號：SMB-C-TKW1.5
產品類別：軟電纜連接器
相配電纜：SFF-50-1.5-1，RG-174/U
|
|
|
|
|
|
產品型號：SMB-C-JF1.5
產品類別：軟電纜連接器
相配電纜：SFF-50-1.5-1，RG-174/U
|
|
|
|
|
|
產品型號：SMB-C-ZJY1.5
產品類別：軟電纜連接器
相配電纜：SFF-50-1.5-1，RG-174/U
|
|
|
|
|
|
產品型號：SMB-C-ZJW1.5
產品類別：軟電纜連接器
相配電纜：SFF-50-1.5-1，RG-174/U
|
|
|
|
|
|
產品型號：SMB-50ZJY-1
產品類別：螺母安裝終端連接器
|
|
|
|
|
|
產品型號：SMB-50ZJY-2
產品類別：螺母安裝終端連接器
|
|
|
|
|
|
產品型號：SMB-50ZJY-3
產品類別：螺母安裝終端連接器
|
|
